Kuchnia z oknem na wprost ma otwór okienny w obrębie ściany roboczej, więc rama, skrzydło i parapet przecinają planowany ciąg szafek i blatu. Projekt trzeba oprzeć na czterech rzeczach naraz: wysokości ościeżnicy, sposobie otwierania okna, rodzaju płyty grzewczej i przebiegu instalacji.
W istniejącym mieszkaniu okno jest punktem stałym. Narzuca wysokość parapetu i kierunek ruchu skrzydła, a przesunąć da się tylko meble, zlew i płytę. W budowanym domu kolejność jest odwrotna: mur podokienny, poszerzenie ościeżnicy i wysokość blatu można dopasować do siebie jeszcze przed montażem stolarki.
Okno jako część ściany roboczej
Projekt zaczyna się od zestawienia trzech poziomów: wykończonej podłogi, górnej powierzchni blatu i dolnej krawędzi ruchomego skrzydła. Ergonomiczna wysokość blatu wynosi zwykle 86 do 91 cm, czyli mniej więcej 10 do 15 cm poniżej łokcia zgiętego pod kątem prostym.
W budynkach z wielkiej płyty parapet często siedzi na wysokości 75 do 82 cm od posadzki. Standardowy blat na poziomie 86 do 90 cm wchodzi wtedy w światło okna o 4 do 15 cm. Taka kolizja potrafi uniemożliwić otwarcie skrzydła do wnętrza, nawet jeśli sam blat mieści się pod nieruchomą częścią ramy.
Najpierw sprawdź rzeczywisty tor ruchu skrzydła, dopiero potem ustalaj przebieg blatu. Sama wysokość parapetu niczego nie rozstrzyga. Liczy się dolna krawędź skrzydła, wystająca klamka, korpus baterii i każdy element postawiony na powierzchni roboczej.
Wysokość blatu i parapetu
Okno nad blatem może tworzyć z nim jeden poziom, jeśli grubości się zgadzają. Standardowy blat laminowany ma 28 mm lub 38 mm. Konglomerat kwarcowy występuje w grubości 20 mm lub 30 mm, a spiek kwarcowy w grubości 12 mm lub 20 mm, przy czym spiek często układa się na podbudowie.
W nowym budynku położenie okna odnosi się do poziomu surowego stropu. Przy blacie grubości 38 mm i docelowej wysokości 90 cm od gotowej podłogi trzeba doliczyć 10 do 15 cm warstw podłogowych, a odjąć grubość blatu i profil podparapetowy. Mur podokienny wypada wtedy na wysokości około 93 do 98 cm od surowego stropu.
Dolną część ościeżnicy można podnieść systemowym poszerzeniem. Standardowy profil podparapetowy ma 30 mm, dostępne poszerzenia to 30 mm, 50 mm, 60 mm i 100 mm. Dobrany profil przenosi ruchome skrzydło ponad powierzchnię blatu bez ruszania ergonomicznej wysokości ciągu roboczego.
| Element | Wariant | Wymiar lub warunek |
|---|---|---|
| Blat roboczy | wysokość ergonomiczna | 86 do 91 cm od wykończonej podłogi |
| Blat laminowany | dwie typowe grubości | 28 mm lub 38 mm |
| Konglomerat kwarcowy | dwie typowe grubości | 20 mm lub 30 mm |
| Spiek kwarcowy | płyta lub konstrukcja na podbudowie | 12 mm lub 20 mm |
| Poszerzenie ościeżnicy | profil dolny | 30, 50, 60 lub 100 mm |
Połączenie parapetu z blatem
Jednolita powierzchnia wymaga szczeliny między blatem a ramą. PVC ma współczynnik rozszerzalności liniowej około 0,07 do 0,08 mm na metr i stopień, więc okno szerokości 1,5 m przy rocznej różnicy temperatur rzędu 40 stopni zmienia wymiar o mniej więcej 4,5 mm.
Styk blatu z ramą wymaga dylatacji 3 do 5 mm wypełnionej trwale elastycznym silikonem neutralnym. Silikon bez octu przejmuje ruch profilu i zamyka szczelinę. Sztywna spoina cementowa nie kompensuje zmian wymiarowych ramy i po jednym sezonie pęka.
Gdy parapet jest zbyt nisko, ciąg roboczy nie musi schodzić na jego poziom. Przy oknie poniżej 85 cm stosuje się uskok meblowy: blat zostaje na wysokości 88 do 90 cm, a bezpośrednio przed oknem obniża się o 10 do 15 cm pionową blendą. Wąski, niższy odcinek służy wtedy jako półka, nie jako strefa krojenia.

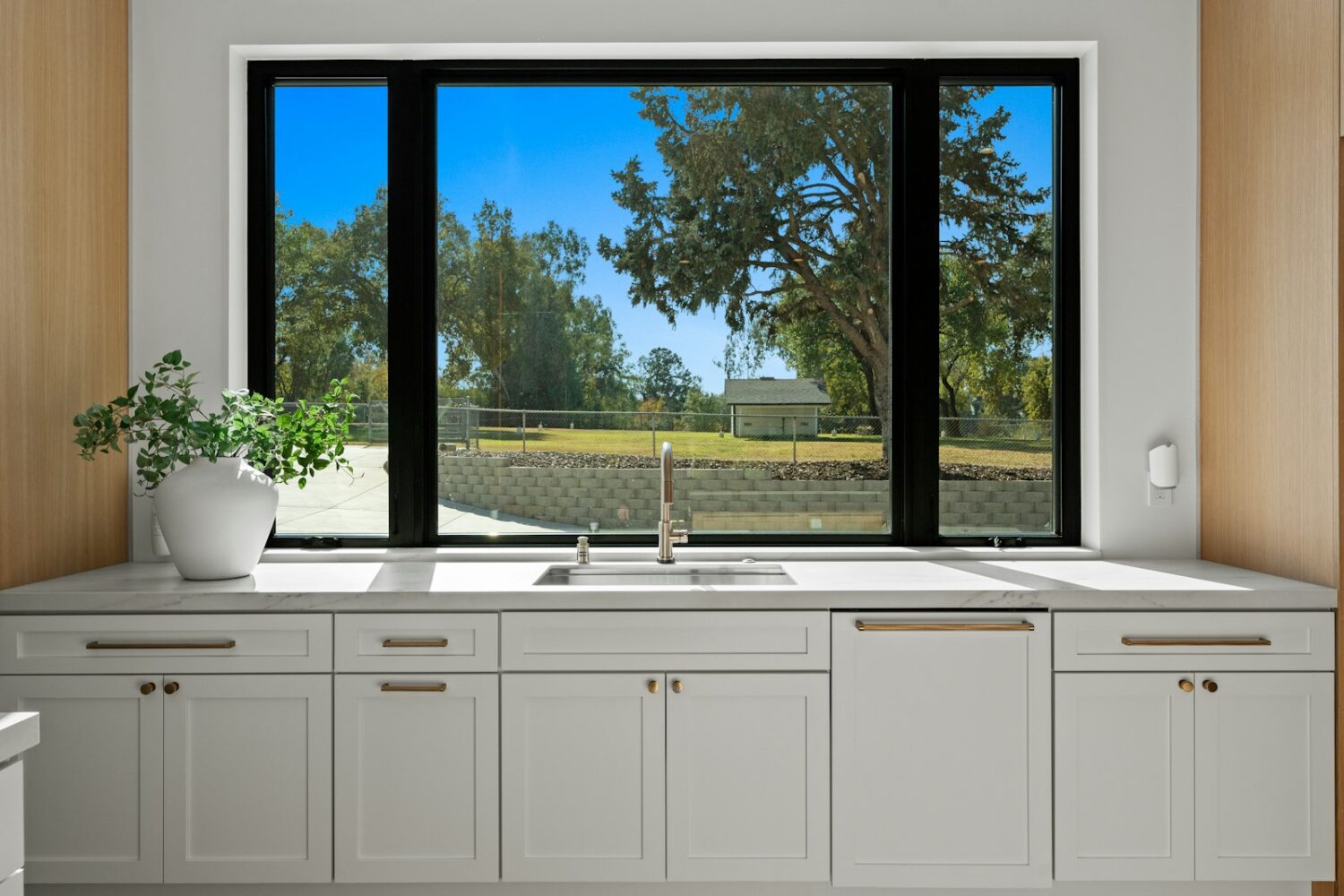

Zlew pod oknem i miejsce na baterię
Zlew pod oknem wykorzystuje środek blatu i nie wprowadza źródła ciepła przed szybę. O tym, czy okno da się otworzyć, decyduje jednak bateria. Jej korpus i wylewka potrafią wejść w tor skrzydła nawet wtedy, gdy sama komora zlewu nie koliduje z niczym.
Najprostsze rozwiązanie to ustawienie baterii niesymetrycznie. Montaż w skrajnym narożniku zlewozmywaka przesuwa korpus o 20 do 30 cm względem osi okna, co przy jednym skrzydle uchylnym często wystarczy, żeby nic nie składać ani nie wyjmować.
Wygodna głębokość komory to 16 do 20 cm. Przy blacie na wysokości 86 do 90 cm dno znajduje się wtedy 66 do 74 cm nad podłogą. Komora głębsza, 21 do 23 cm, wymusza podniesienie blatu do 92 do 95 cm, inaczej praca przy zlewie kończy się bólem pleców.
Odpływ o średnicy 50 mm wyprowadza się na wysokości 45 do 50 cm od gotowej posadzki, a przyłącza wody na wysokości 55 do 60 cm w rozstawie 15 do 20 cm. Te poziomy trzeba zestawić z komorą, syfonem i mechanizmem baterii chowanej pod blat, bo wszystko dzieje się w tej samej szafce.
Baterie, które rozwiązują kolizję ze skrzydłem
Bateria składana przechyla wylewkę do przodu. Po złożeniu ma mniej niż 70 mm albo około 75 mm wysokości, a jeden z popularnych mechanizmów potrzebuje 6,5 cm odstępu między zlewem a skrzydłem. Część modeli łączy składanie z obrotem wylewki o 180 stopni i wyciąganą końcówką natryskową.
Bateria teleskopowa chowa się w głąb szafki. Po opuszczeniu wystaje nad blat około 25 mm, ale pod blatem potrzebuje przestrzeni montażowej głębokości 470 mm, dwóch otworów o średnicy 35 mm i co najmniej 3 cm odstępu od skrzydła.
Mechanizm wyjmowany korzysta z cokołu bagnetowego: przed otwarciem okna korpus unosi się pionowo z gniazda i ląduje na ociekaczu. Rodzaj mechanizmu dobiera się do miejsca nad blatem i wewnątrz szafki zlewozmywakowej, nie odwrotnie. Pełny przegląd typów opisuje wpis o bateriach kuchennych.
Płyta grzewcza w linii okna
Kuchenki gazowej nie instaluje się bezpośrednio pod oknem. Przepisy wymagają co najmniej 0,5 m odstępu liczonego w rzucie poziomym od krawędzi okna do boku urządzenia. Mniejsza odległość to prosta droga do odmowy odbioru instalacji przez uprawnionego instalatora.
Ograniczenie 0,5 m nie dotyczy płyty elektrycznej ani indukcyjnej. Bezpłomieniowa płyta może stanąć w linii okna, jeśli montaż spełnia wymagania producenta. Minimalna odległość tylnej krawędzi wycięcia od ściany wynosi w typowych instrukcjach 50 mm.
Od pionowej ściany i wysokiej zabudowy producenci wymagają zwykle 40 do 50 mm odstępu bocznego, a ze względów praktycznych lepiej dać 100 do 150 mm, żeby uchwyty garnków miały swobodę. Pod płytą potrzebna jest szczelina wentylacyjna minimum 5 mm z przodu i 20 do 25 mm przestrzeni na cyrkulację pod korpusem.
Przy montażu nad szufladą odstęp od górnej powierzchni blatu do dna szuflady wynosi zwykle minimum 65 mm. Ścianę albo bok wnęki przy oknie chroni się szkłem hartowanym: 4 mm przy indukcji, 6 mm przy gazie. Hartowane szkło sodowo-wapniowe znosi różnicę temperatur rzędu 200 stopni, grubszą taflę wybiera się przy dużych formatach i przy otwartym płomieniu.
Okap i wentylacja przy oknie
Okap nad gazem musi wisieć co najmniej 65 cm nad palnikami, w praktyce 65 do 75 cm. Nad indukcją i płytą elektryczną montuje się go zwykle 50 do 60 cm nad powierzchnią, a dolna krawędź modelu skośnego może zejść do 40 do 50 cm.
Przed oknem sprawdza się okap sufitowy licowany z sufitem podwieszanym, zalecany maksymalnie 150 cm nad blatem, albo płyta ze zintegrowanym wyciągiem. Opary unoszą się z prędkością około 1 m na sekundę, a wyciąg blatowy przechwytuje je przy szczelinie wlotowej z prędkością 4 do 5 m na sekundę.
Okapu wyciągowego nie podłącza się do kanału wentylacji grawitacyjnej. Silnik wytwarza podciśnienie, odwraca ciąg i przy urządzeniu gazowym potrafi zaciągnąć spaliny do mieszkania, a w bloku zaburza bilans całego pionu. Wyciąg wymaga osobnego przewodu wyrzutowego albo wyrzutu przez ścianę. Bez takiej możliwości okap pracuje jako pochłaniacz z filtrem węglowym.
Kuchnia z oknem i kuchenką gazową wymaga wywiewu 70 m³ na godzinę. Przy kuchence elektrycznej albo indukcyjnej minimum to 30 m³ na godzinę w mieszkaniu dla najwyżej trzech osób i 50 m³ na godzinę powyżej trzech osób. Górna krawędź kratki wentylacyjnej może znajdować się najwyżej 150 mm od sufitu.
Okno poniżej blatu i okno narożne
Okno sięgające poniżej blatu wyklucza prostą kontynuację powierzchni roboczej, jeśli skrzydło otwiera się do środka. Zostaje uskok do poziomu parapetu albo takie podniesienie dolnej części ościeżnicy, które przeniesie skrzydło nad blat. W istniejącym budynku bez wymiany stolarki w grę wchodzi praktycznie tylko schodek meblowy.
Jeżeli pod oknem stoi grzejnik, przykrycie go litym blatem obcina moc grzewczą o 15 do 30% i potrafi wywołać skraplanie pary na szybie, bo strefa przyszybowa schładza się poniżej punktu rosy. Ratuje to kratka konwekcyjna w blacie o powierzchni czynnej minimum 100 do 150 cm², w typowych formatach 60 na 480 mm albo 80 na 500 mm. Same sposoby ukrycia grzejnika opisuje wpis o zabudowie grzejnika.
Okno narożne wymaga sprawdzenia obu boków wnęki osobno. Przy płycie gazowej każdy odcinek okna liczy się do wymaganego 0,5 m, przy indukcji obowiązują odstępy z instrukcji urządzenia. Baterię i tu ratuje przesunięcie o 20 do 30 cm względem osi skrzydła.
Wąska kuchnia z oknem na wprost
W układzie dwurzędowym z oknem na wprost liczy się szerokość przejścia między frontami. Poniżej 90 cm dwie osoby nie miną się przy otwartej zmywarce, wygodnie robi się przy 110 do 120 cm. Przy zabudowie głębokości 60 cm z obu stron wygodne przejście wymaga pomieszczenia szerokości 230 do 240 cm, a szerokość 210 cm zostawia tylko 90 cm przejścia.
Zlew i płyta nie muszą zajmować ściany okiennej jednocześnie. Jeśli płyta gazowa nie zachowa 0,5 m od krawędzi okna, przenosi się ją do drugiego rzędu, a przy oknie zostaje zlew. Płyta indukcyjna może zostać przy oknie po spełnieniu wymagań montażowych.
Przejście mierz przy otwartych elementach, nie między zamkniętymi frontami. Skrzydło okna, bateria podokienna, wysunięta szuflada pod płytą i otwarta szafka zlewozmywakowa zajmują miejsce w tym samym momencie. Więcej rozwiązań na ciasne metraże zbiera wpis o maleńkiej kuchni.
| Element przy oknie | Warunek zastosowania | Najważniejsze ograniczenie |
|---|---|---|
| Zlew | bateria poza torem skrzydła albo mechanizm składany, wyjmowany lub chowany | mechanizm chowany wymaga do 470 mm przestrzeni pod blatem |
| Płyta gazowa | minimum 0,5 m od krawędzi okna | nie może stać bezpośrednio pod oknem |
| Płyta indukcyjna | zgodność z instrukcją i wentylacja pod urządzeniem | zwykle 50 mm od tylnej krawędzi wycięcia do ściany |
| Blat na poziomie parapetu | skrzydło znajduje się ponad powierzchnią roboczą | dylatacja przy ramie 3 do 5 mm |
| Blat z uskokiem | okno poniżej 85 cm | obniżenie przed oknem o 10 do 15 cm |
Szafki i światło wokół okna
Okno dzieli ścianę, więc szafki górne mieszczą się tylko po jego bokach. Zamiast rzędu wiszących frontów lepiej działa wysoka zabudowa na jednym końcu ciągu i otwarte półki albo relingi po bokach okna, bo nie zabierają światła wpadającego w głąb pomieszczenia.
Praca przy oknie oznacza pracę pod światło. W dzień własny cień pada wtedy dokładnie na blat, dlatego oświetlenie podszafkowe w kuchni z oknem na wprost nie jest dodatkiem, tylko podstawą. Taśmę albo listwy montuje się przy przedniej krawędzi szafek górnych, a przy blacie bez szafek nad oknem sprawdzają się kinkiety kierunkowe.
Nawiewnik w szczelnym oknie dostarcza powietrze potrzebne wentylacji. Całkowicie otwarty, przy różnicy ciśnienia 10 Pa, daje 20 do 50 m³ na godzinę przy wentylacji grawitacyjnej i 15 do 30 m³ na godzinę przy mechanicznej wywiewnej. Po przymknięciu musi zachować od 20 do 30% wydajności maksymalnej.
Dekoracja okna nad blatem
Dekorację podporządkowuje się źródłom ciepła i torowi skrzydła. Zasłony i firany trzymaj możliwie daleko od pola grzewczego, a nad samą płytą ich nie planuj: ciąg z uchylonego okna potrafi wciągnąć materiał w płomień. Przepisy podają wprost tylko odstęp kuchenki gazowej od okna, reszta to kwestia rozsądku.
Przy zlewie dekoracja nie może blokować składania, wyjmowania ani opuszczania baterii. Zostaw też dostęp do klamki i nawiewnika, bo zasłonięty nawiew przestaje pełnić swoją funkcję. Najlepiej pracują rolety w kasecie montowane na skrzydle, plisy i krótkie zasłony kończące się nad blatem.
Przy płycie blisko boku wnęki powierzchnię zabezpiecza szkło hartowane, 4 mm przy indukcji i 6 mm przy gazie. Zwykłe szkło nie zastępuje hartowanego w strefie narażonej na szok termiczny. Kolejność decyzji przy całym układzie kuchni opisuje artykuł projekt kuchni krok po kroku.
Najczęściej zadawane pytania
Czy zlew może być pod oknem?
Tak, to jeden z najczęstszych układów. Problemem nie jest sama komora, tylko bateria: jej korpus wchodzi w tor otwieranego skrzydła. Rozwiązania to ustawienie baterii w skrajnym narożniku zlewu, przesunięte o 20 do 30 cm od osi okna, albo bateria składana, wyjmowana lub chowana pod blat.
Czy płyta grzewcza może stać pod oknem?
Kuchenki gazowej nie wolno montować bliżej niż 0,5 m od krawędzi okna, licząc w rzucie poziomym. Płyty elektrycznej i indukcyjnej ten zakaz nie dotyczy, trzeba tylko zachować odstępy z instrukcji producenta, zwykle 50 mm od tylnej krawędzi wycięcia do ściany.
Jak otworzyć okno, gdy blat sięga do parapetu?
Najpewniejsze jest podniesienie dolnej części ościeżnicy poszerzeniem 30, 50, 60 albo 100 mm, żeby skrzydło ruszało się nad blatem. Gdy stolarki nie wymieniasz, zostaje uskok meblowy: blat obniżony przed oknem o 10 do 15 cm albo okno z klamką boczną lub uchylne.
Jaka jest odpowiednia wysokość blatu przy oknie?
Ergonomicznie 86 do 91 cm, czyli około 10 do 15 cm poniżej zgiętego łokcia. Przy głębokim zlewie o komorze 21 do 23 cm blat podnosi się do 92 do 95 cm. W blokach parapet bywa na 75 do 82 cm, więc blat wchodzi w światło okna o kilkanaście centymetrów.
Czy można zabudować grzejnik pod oknem blatem?
Lite przykrycie obcina moc grzejnika o 15 do 30% i sprzyja skraplaniu pary na szybie. Jeśli blat ma przejść nad grzejnikiem, potrzebna jest kratka konwekcyjna o powierzchni czynnej minimum 100 do 150 cm², na przykład w formacie 60 na 480 mm.
Jaki okap do kuchni z oknem na wprost?
Przed szybą nie zmieści się okap kominowy, więc zostaje okap sufitowy licowany z sufitem podwieszanym, maksymalnie 150 cm nad blatem, albo płyta z wyciągiem zintegrowanym. Okapu wyciągowego nie podłącza się do kanału wentylacji grawitacyjnej: potrzebny jest osobny przewód wyrzutowy albo wyrzut przez ścianę, a bez tego okap pracuje jako pochłaniacz z filtrem węglowym.
